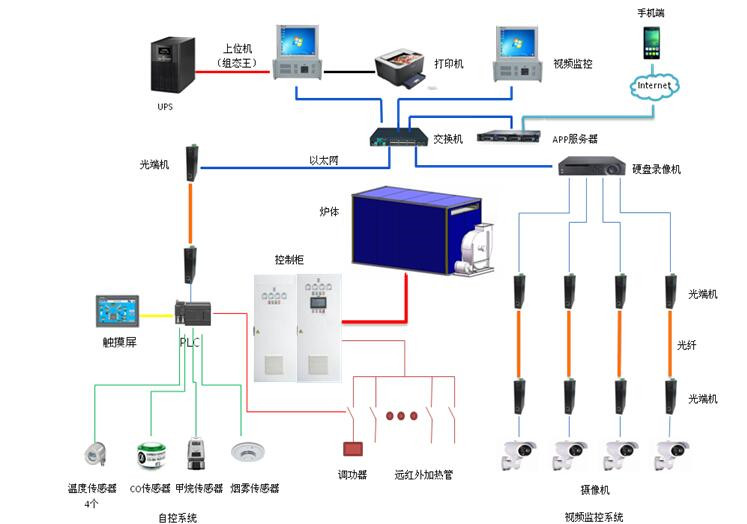

系統組織框架
系統爐體采用巖棉板分層、分體組裝的方式，安裝、運輸便捷，設置的聯鎖系統，報警系統，人機界面，中控系統，視頻監控系統，手機APP，二次顯示儀表、現場總線等，具有節能、環保、無排放、無人值守、免維護、全自動化、遠程監控的優異功能 。 加裝的井口冷熱風混合裝置，實現了井筒的冷熱風充分混合，節能效果更好，手機APP系統實現了信息的集中顯示，包括溫度、電流、電壓、電能、CO濃度、CH4濃度和現場視頻等，另外系統實現了通過權限設置可直接在手機上對遠程加熱回路實現啟�？刂�，使得系統的使用更安全，管理更便捷。
系統功能
（1）加熱控制單元具有本地手動控制和PLC自動控制選擇
○加熱控制單元的本地手動控制優先，選擇本地手動控制后，該路 加熱單元不受PLC自動加熱控制；
○選擇自動控制后，該路加熱單元受PLC自動控制；
○調功器加熱單元只接受PLC自動控制。
（2）全自動PLC控溫系統，以井筒混合風溫度2℃為控制目標，采用溫度數據模型算法，自動調節加熱功率。
（3）單路加熱調功器，溫度控制精度高，調功器滿載時自動加入一路加熱，調功器輕載時自動切除一路加熱，保證井筒混合風溫度保持設定溫度（2℃可調整）
（4）單路加熱以不大于60KW功率/路；順序啟動加熱對電網無沖擊。
系統組態系統

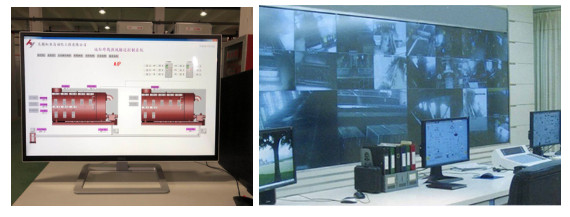

上位機組態監控系統（觸摸屏組態監控系統）是工業自動化對生產過程的直接窗口，系統設有熱風爐房總覽、頁眉、實時報表、歷史報表、歷史報警、趨勢圖、參數設置、遠程操作、控制確認、幫助等頁面，通過上位機組態監控系統可第一時間了解現場設備運行情況，并且通過上位機組態監控系統可追溯設備運行數據與過程，分析設備運行過程，優化設備運行工藝。
視頻監控系統
系統采用模塊化設計思路，分為前端采集系統，傳輸交換系統，管理控制系統、視頻音頻存儲系統、終端顯示系統5大部件，共同實現了信息的全方位展示和信息回放。
|
