1、自動化控制系統構成
工業廢水處理的綜合自動化監控系統通常分為設備層、控制層及管理層三層結構。管理層主要負責狀態監控、數據采集、故障報警處理等工作。控制層的各工藝環節位置分散，位于中控室的控制中心將進行統一監控。

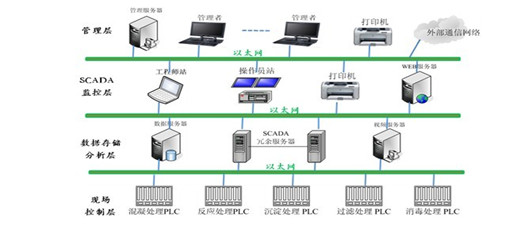

工業廢水處理自動化控制系統架構圖
2、工藝流程及系統實現功能
工業廢水處理工藝流程：廢水→調節池→中和池→曝氣氧化池→混凝反應池→沉淀池→過濾池→回調池→排放
主要功能：我們可以為各種類型和特點的工業污水處理廠，提供全面自動化解決方案。根據客戶所委托項目的具體工藝和控制要求，采用現場總線或DCS系統方案實現生產過程監控，更進一步增強信息管理功能。

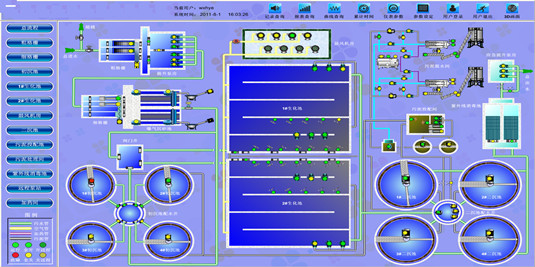

工業廢水處理工藝流程圖
3、.典型案例

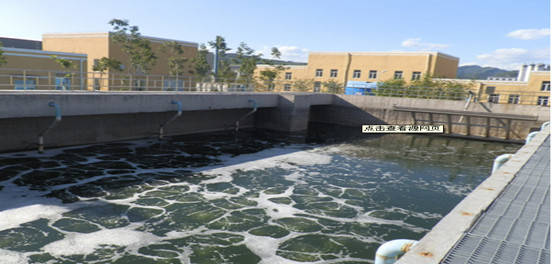

【項目名稱】某工業園區污水處理廠
【工藝流程】采用活性污泥法工藝
【項目規模】7.5萬噸／日
【項目背景】項目為一座污水處理廠，總規模為日處理30萬噸污水，近期實施日處理污水15萬噸，現工程日處理7.5萬噸污水（土建工程在一期建設中已完成），同時結合已建工程改造建設15萬噸/日深度處理設施。
【項目亮點】 通過采用現代化控制技術、先進的節能技術，實現工業廢水處理水管理科學化、自動化，有效控制工業廢水處理的能耗和生產成本。
【項目?jī)?nèi)容】 某工業園區污水處理廠包含電氣系統和自控系統。電氣系統：低壓配電柜、現場操作箱等設備的供應、安裝、調試。自控系統：計算機系統軟硬件、PLC系統、安裝、調試。PLC采用西門子，上位組態軟件：WINCC。 |
