1.前言
目前，我國污水處理廠自動化系統的設計和實施正處于一個成長的時期，系統的需求、設計、結構以及系統的控制仍然存在不完善的地方。污水綜合自動化系統方案為污水處理廠的建設、運營管理單位提供服務。不僅保證污水廠生產的穩定和高效，減輕勞動強度，改善操作環境，同時提高污水廠的現代化生產管理水平，該綜合自動化系統解決方案在充分考慮污水處理工藝特性的基礎上，將建設現代化污水處理廠的理念融入到自控系統設計當中。

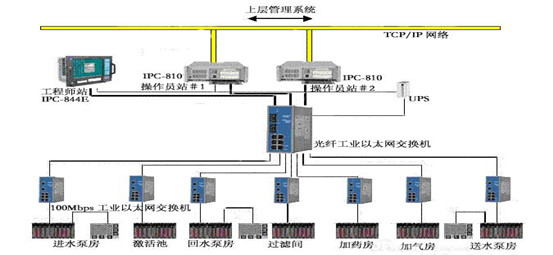

2.自動化控制系統構成
污水處理廠的自控系統是由現場儀表和執行機構、信號采集控制和人機界面（監控）設備三部分組成。自控系統的構建主要是指三部分系統形式和設備的選擇。本執行機構主要是根據工藝的要求由工藝專業確定，預留自控系統的接口，儀表的選擇將在后面的部分進行描述。信號采集控制部分主要包括基本控制系統的選擇以及系統確定后控制設備和必須通訊網絡的選擇。人機界面主要是指中控室和現場值班室監視設備的選擇。
3.工藝流程及系統實現功能
污水處理工藝分三級：一級處理：物理處理，通過機械處理，如格柵、沉淀或氣浮，去除污水中所含的石塊、砂石和脂肪、油脂等。二級處理：生物化學處理，污水中的污染物在微生物的作用下被降解和轉化為污泥。三級處理：污水的深度處理，它包括營養物的去除和通過加氯、紫外輻射或臭氧技術對污水進行消毒�？赡芨鶕�(jù)處理的目標和水質的不同，有的污水處理過程并不是包含上述所有過程。
主要功能：本控制系統將自動控制技術與智能監控管理技術相結合，基于污水處理廠流程控制思想開發，立足于保證污水處理廠穩定運行的前提下實現節能降耗。
4.典型案例

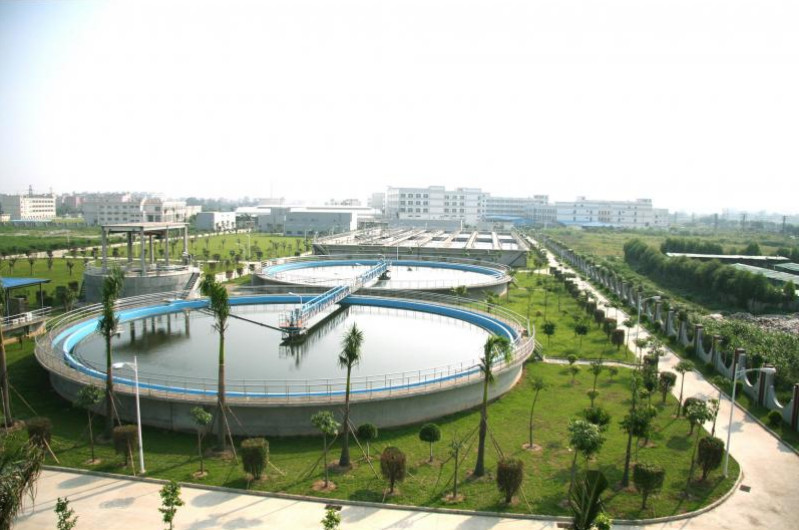

【項目名稱】某污水處理廠
【工藝流程】組合式A²O+纖維轉盤濾池+紫外消毒污水處理工藝
【項目規�！�50000m³／日
【項目背景】污水廠處理能力為5萬噸／天。5水處理工藝采用A2/O活性污泥，SS的去除則采用高效的雙層二沉池池型＋高效纖維濾池污泥處理推薦采用機械濃縮脫水一體化機械，消毒采用紫外線消毒工藝、除臭采用分區生物除臭工藝。
【項目亮點】通過采用現代化控制技術、先進的節能技術，實現污水處理廠管理科學化、自動化、有效控制污水處理廠的能耗和生產成本。

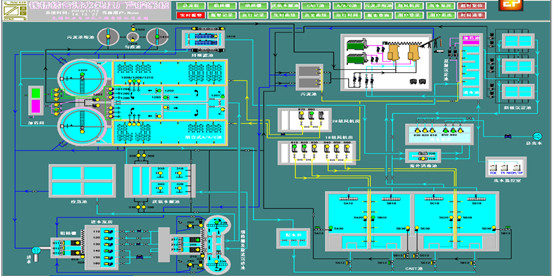

【項目內容】污水處理廠包含電氣系統和自控系統。電氣系統：低壓配電柜、現場操作箱等設備的供應、安裝、調試。自控系統：計算機系統軟硬件、PLC系統、模擬屏軟硬件設計、安裝、調試。PLC采用西門子S7-300系列，上位組態軟件：WINCC。
|
